Vattenburen golvvärme

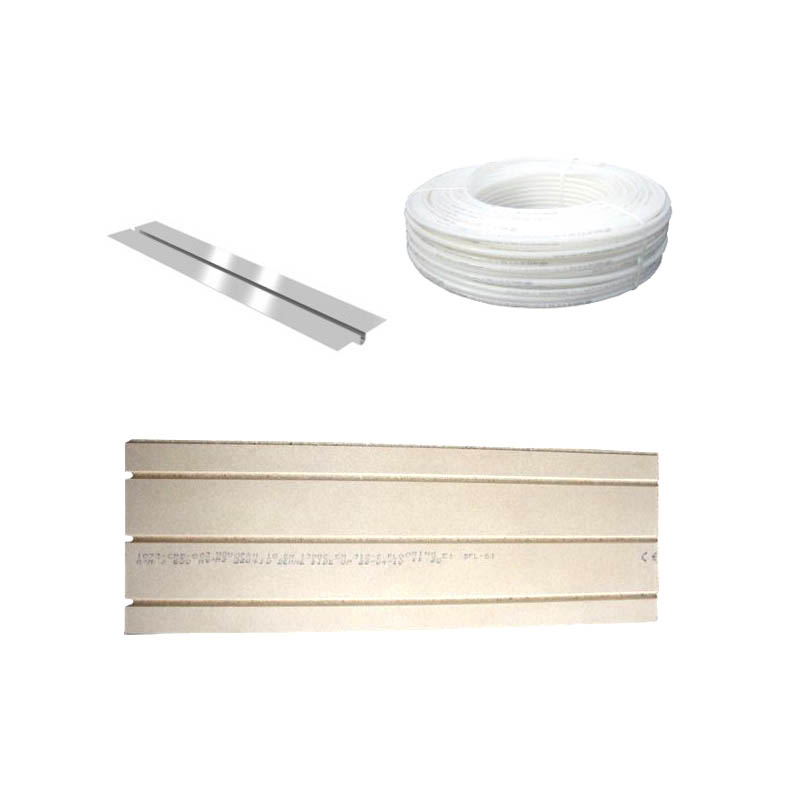

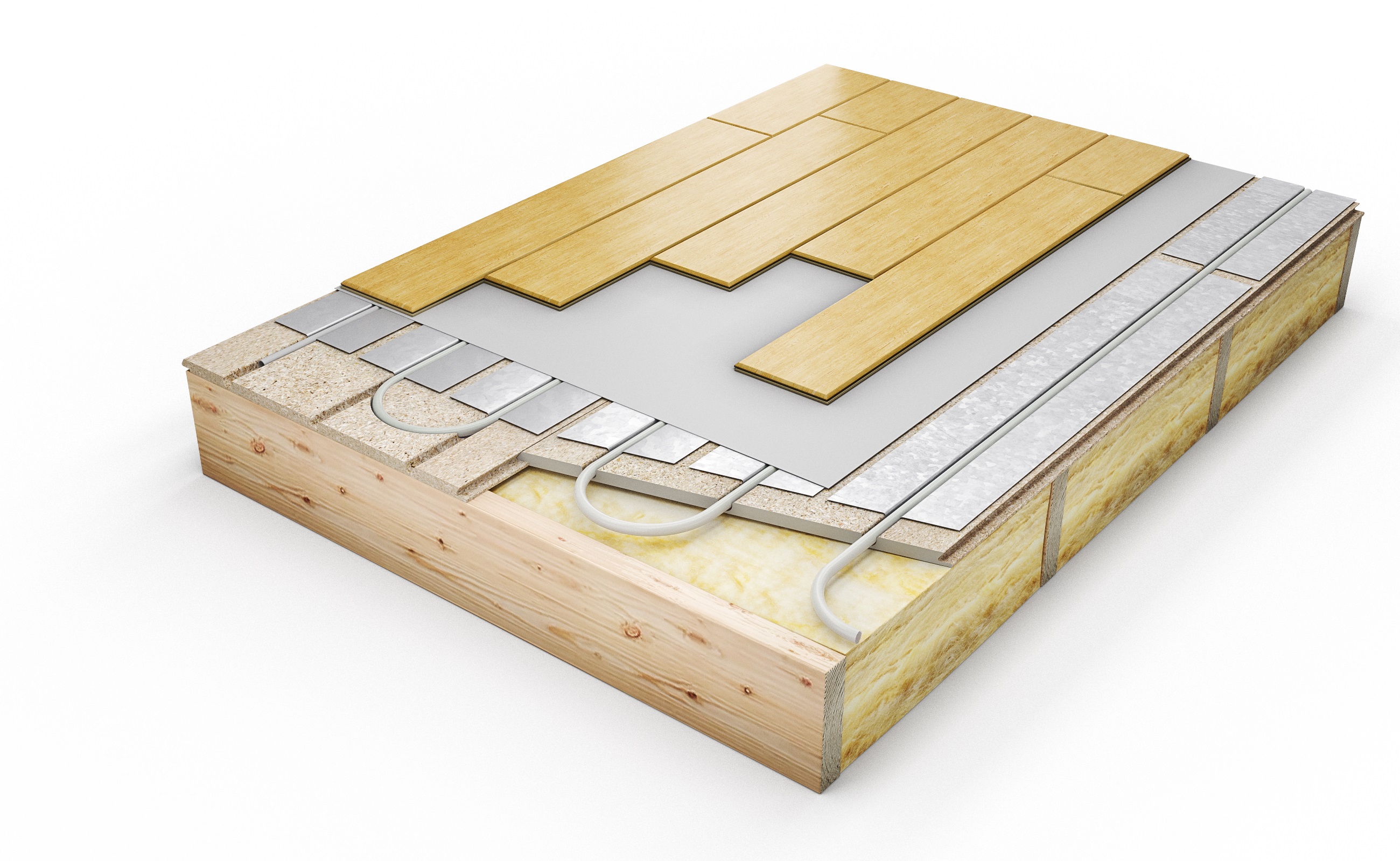

Golvvärme med spårade spånskivor

Med ett välisolerad golvbjälklag med maximalt c/c 600 mm passar ett golvvärmesystem med spårade spånskivor och värmespridningsplåtar perfekt!

Spånskivorna mäter 1820 x 620 x 22 mm och passar 16 och 17 mm golvvärmeslang.

Monteringen av skivorna placeras med långsidorna vinkelrätt mot träbjälklaget. Du som har tänkt lägga klinkers på detta bör ej överstiga c/c 300. Montering kan ske med eller utan vändskivor. Om man ej använder vändskivor (ett billigare alternativ) erbjuder vi ett frässtål samt fräsmall (köps separat) som du enkelt tillverkar dina egna vändskivor av vanliga spånskivor. Spånskivorna ska skruvas och limmas fast.

När skivorna är på plats dammsugs spåren noga och placerar sedan värmefördelningsplåten i spåren. Efter det trycks golvvärmeslangen ner i plåtarna. Plåtarna kommer hålla slangen på plats för enkel förläggning. Minsta rekommenderade tjocklek på själva golvet är 12 mm. Om ett tunnare golv ska monteras rekommenderas en ROT-skiva på 12 mm.

Detta är enligt oss och våra kunder en mycket enkel förläggningsprocess som de flesta klarar av.

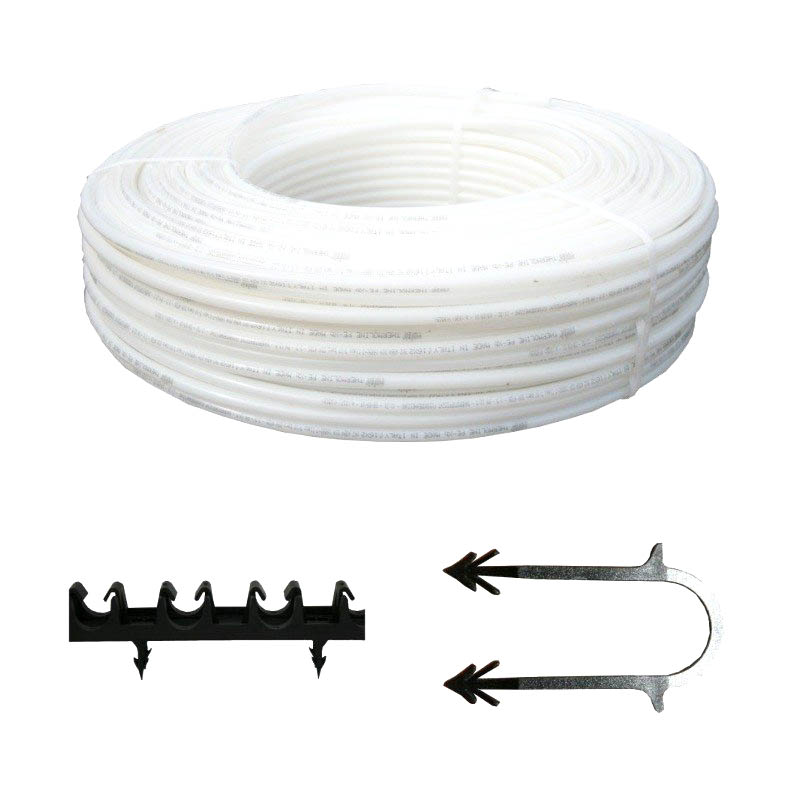

Golvvärme för ingjutning

Vid ingjutning av golvvärmeslang i betong/flytspackel sprids värmen jämnt över ytan. Rören får inte ligga för djupt då det är risk att systemet blir svårt att reglera, och inte för grunt då det finns risk för varma och kalla zoner. Ett djup på mellan 30 och 100 mm från rörets översida fungerar i de flesta fall.

Normalt c/c-mått för 20 mm golvvärmeslang är 300 mm. En faktor som påverkar c/c-måttet är om rummet som golvvärmen skall värma behöver fullvärme eller inte. I verkstadslokaler, garage m.m. med en önskad innetemperatur på 10-15 grader kan man öka c/c-måttet på golvvärmeslangen och därmed täcker en slinga en större golvyta vilket i sin tur innebär att det går åt mindre med golvvärmeslang.

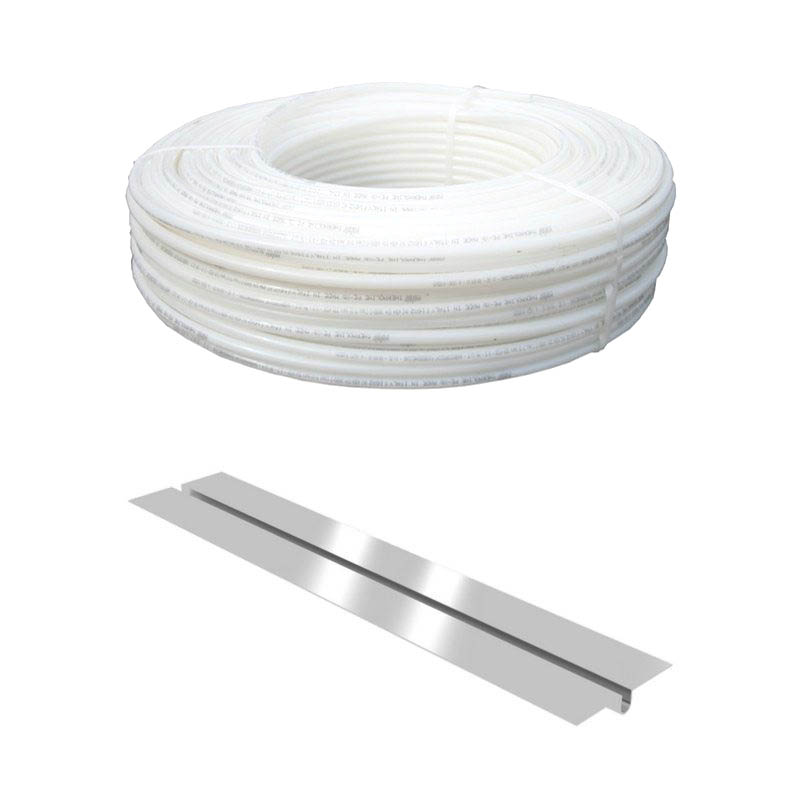

Golvvärme för glespanel

Glespanelen skruvas tvärs över bjälklaget med ett avstånd på ca: 30 mm mellan varje bräda.

1. Värmefördelningsplåten fälls sedan ned i mellanrummet (Vid detta förläggningssätt blir c/c-måttet 300 mm på golvvärmerören). Plåtarna placeras med ett inbördes avstånd om ca 10 till 100 mm.

2. Häfta eller spika fast plåtens ena fläns innan golvvärmeröret trycks ner i plåten. När hela golvvärmeslingan är på plats häftas eller spikas plåtens andra fläns fast i glespanelen.

Skall man lägga ett trägolv ovanpå golvvärmen går detta fint om trägolvet är tjockare än 14 mm. Har man däremot tänkt att lägga ett tunnare golv så bör man montera en golvspåskiva ovanpå golvvärmeinstallationen innan man lägger övergolvet.

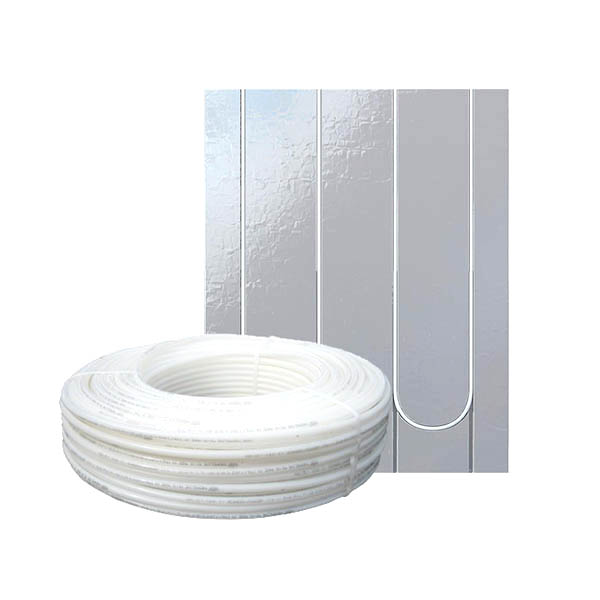

Golvvärme med spårade EPS-skivor

Här hittar du våra färdiga paket med EPS-golvvärme. Golvvärmepaketen innehåller allt golvvärmematerial som ligger under övergolvet. Spårade EPS-skivor fungerar utmärkt vid ytskikt av keramik, trä och plastmatta. De kan läggas både i torra och våta utrymmen. I varje produktbeskrivning står det angivet hur många kvadratmeter paketet är beräknat att räcka till. Det är tänkt att fördelaren placeras i mitten av denna yta. Paketen innehåller:

• Spårad cellplastskiva med aluminiumfolie

• Golvvärmeslang

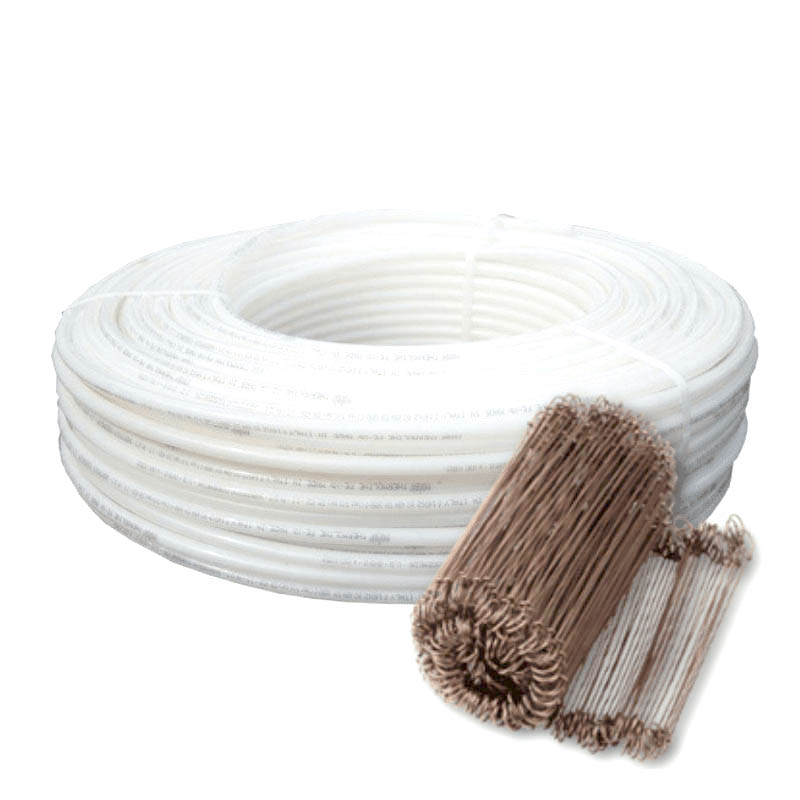

Golvvärme för ingjutning med najtråd

Glespanelen skruvas tvärs över bjälklaget med ett avstånd på ca: 30 mm mellan varje bräda.

1. Värmefördelningsplåten fälls sedan ned i mellanrummet (Vid detta förläggningssätt blir c/c-måttet 300 mm på golvvärmerören). Plåtarna placeras med ett inbördes avstånd om ca 10 till 100 mm.

2. Häfta eller spika fast plåtens ena fläns innan golvvärmeröret trycks ner i plåten. När hela golvvärmeslingan är på plats häftas eller spikas plåtens andra fläns fast i glespanelen.

Skall man lägga ett trägolv ovanpå golvvärmen går detta fint om trägolvet är tjockare än 14 mm. Har man däremot tänkt att lägga ett tunnare golv så bör man montera en golvspåskiva ovanpå golvvärmeinstallationen innan man lägger övergolvet.
